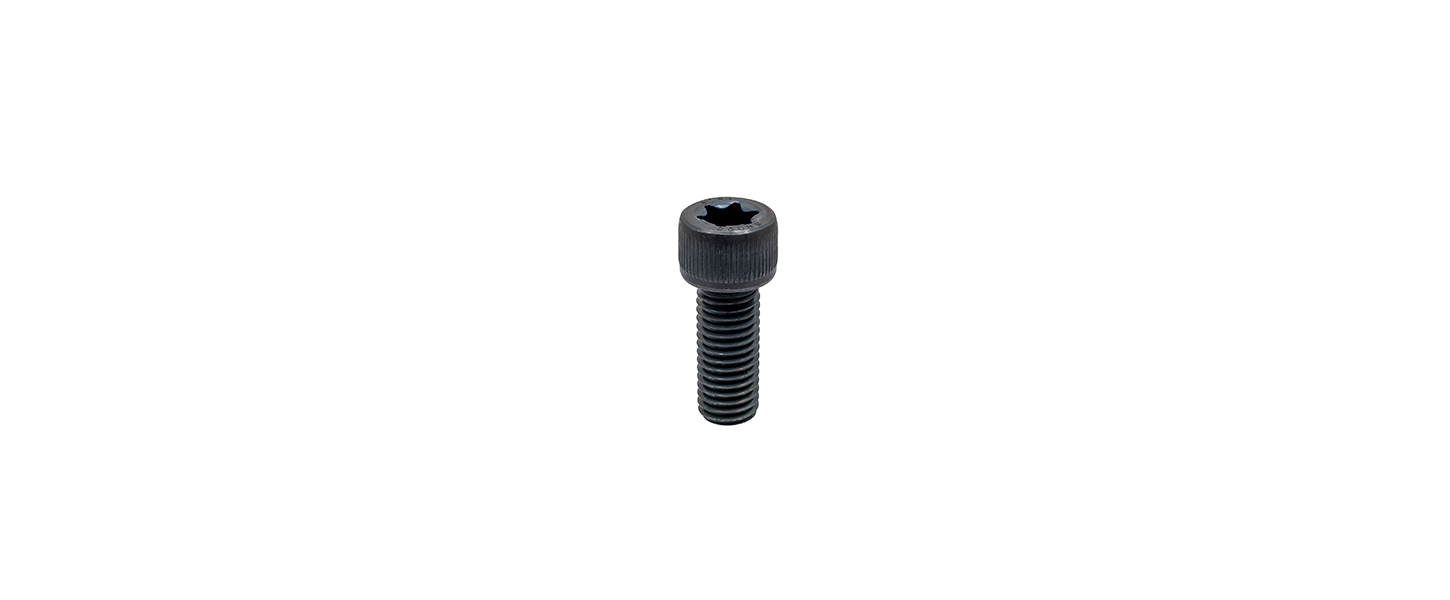

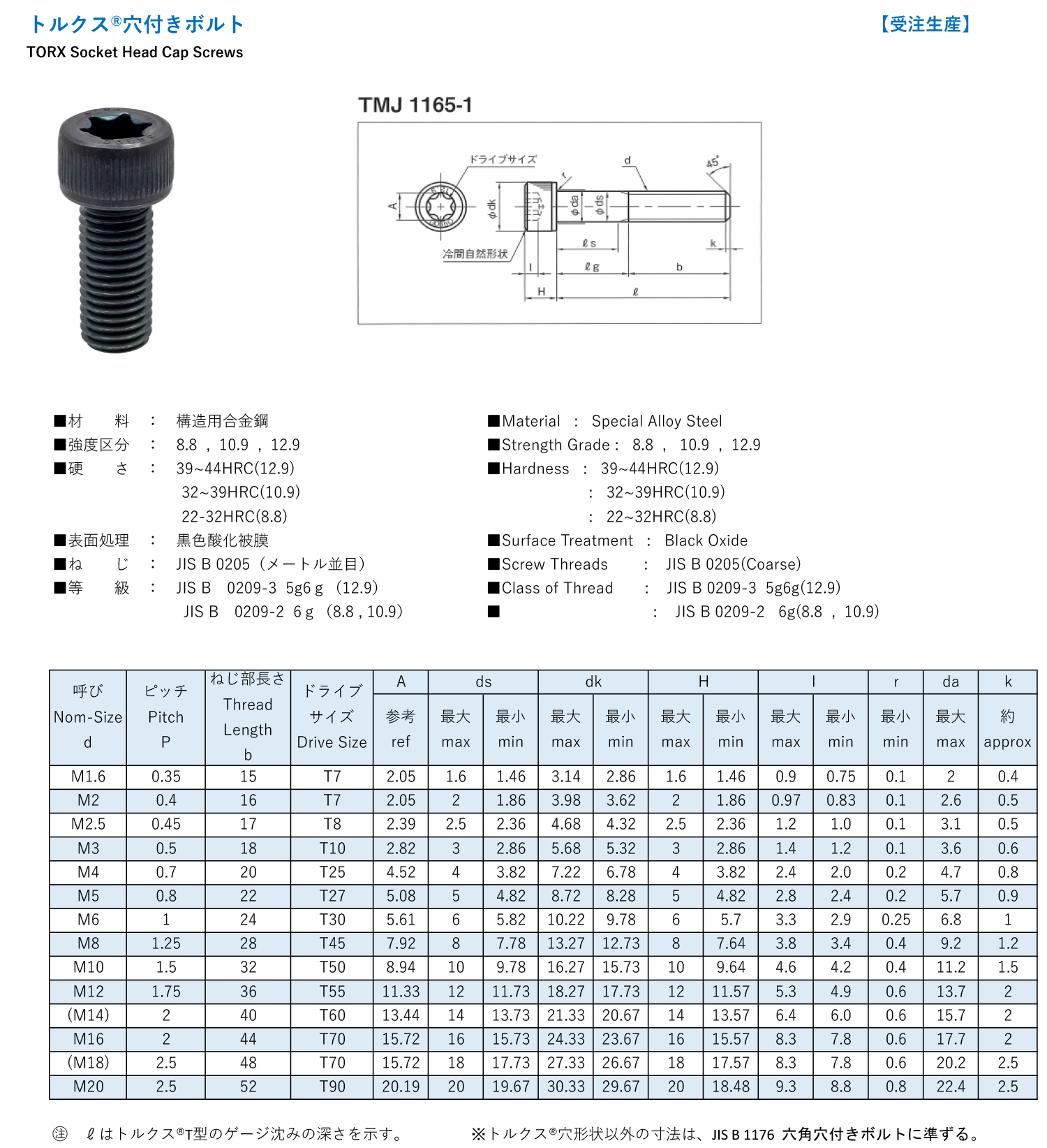

トルクス®穴付きボルト
TORX Socket Head Cap Screws
”Gosho”のトルクス®は、アキュメント・グローバル・テクノロジー社との技術提携によるもので、
締付けの問題を解決する新しいドライブシステムの製品です。トルクス®は今や世界各国で使用され、
国内はもとより国際的な普及を見せております。
●トルクス®ドライブシステムで締付けの信頼性は向上します。締結体の信頼性は締付けトルクと軸力の適正な管理から生まれます。
トルクス®は締付け部が変形しにくく高い軸力を得るために十分なトルク伝達ができます。また、耐力の低いねじ類でも締付け部の
変形なしに締付け作業が出来ます。
●締付け作業は抜群です。
1）ねじと工具の嵌め合いは滑らかで素早く、生産性向上します。
2）トルクス®は応力が理想的に分布するので、締付け穴部の変形がなく工具も非常に長持ちします。
3）締付け部の変形によるビットのくいつきが生じません。
4）締付け部の工具との嵌め合い深さが浅くても、トルク伝達効率が優れています。ねじ頭部の軽量化が可能です。
5）締付け作業で締付け推力を与えなくても、締付け工具がカムアウトせずにトルク伝達ができ、余分な労力を防ぎます。
●トルクス®の基本形状と構造トルクス®の基本形状は6つの耳たぶ状曲線で構成されています。
1）嵌め合い深さは、”A図”に示されている様に、はめ合いの横断面の形状は締付け工具がトルクス®穴に深く入り込んだ状態となり、
接触面が歪むことなくトルクを有効に伝達します。
2）駆動角は”B図”に示されている様に効果的な15°の駆動角で面接触しトルクを正確に伝達します。
3）トルクス®ねじのドライブ方式は、”C図”に示されている穴状トルクス®を”T型”、軸状トルクス®を”E型”と呼びます。
※別途ご相談に応じますので、営業担当者にお申し付けください。
